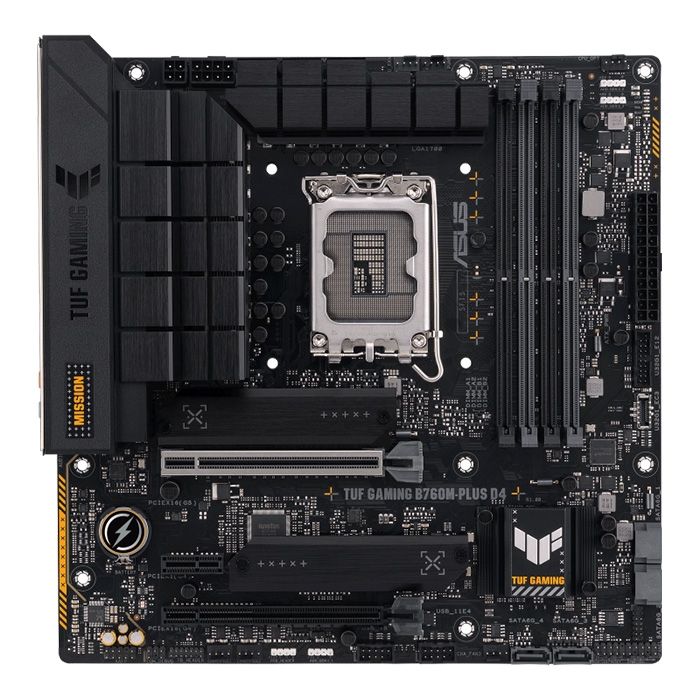

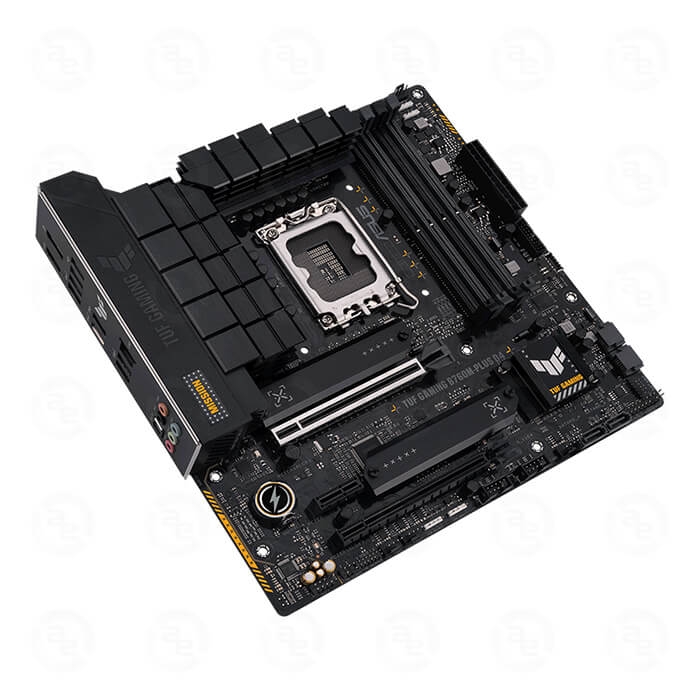

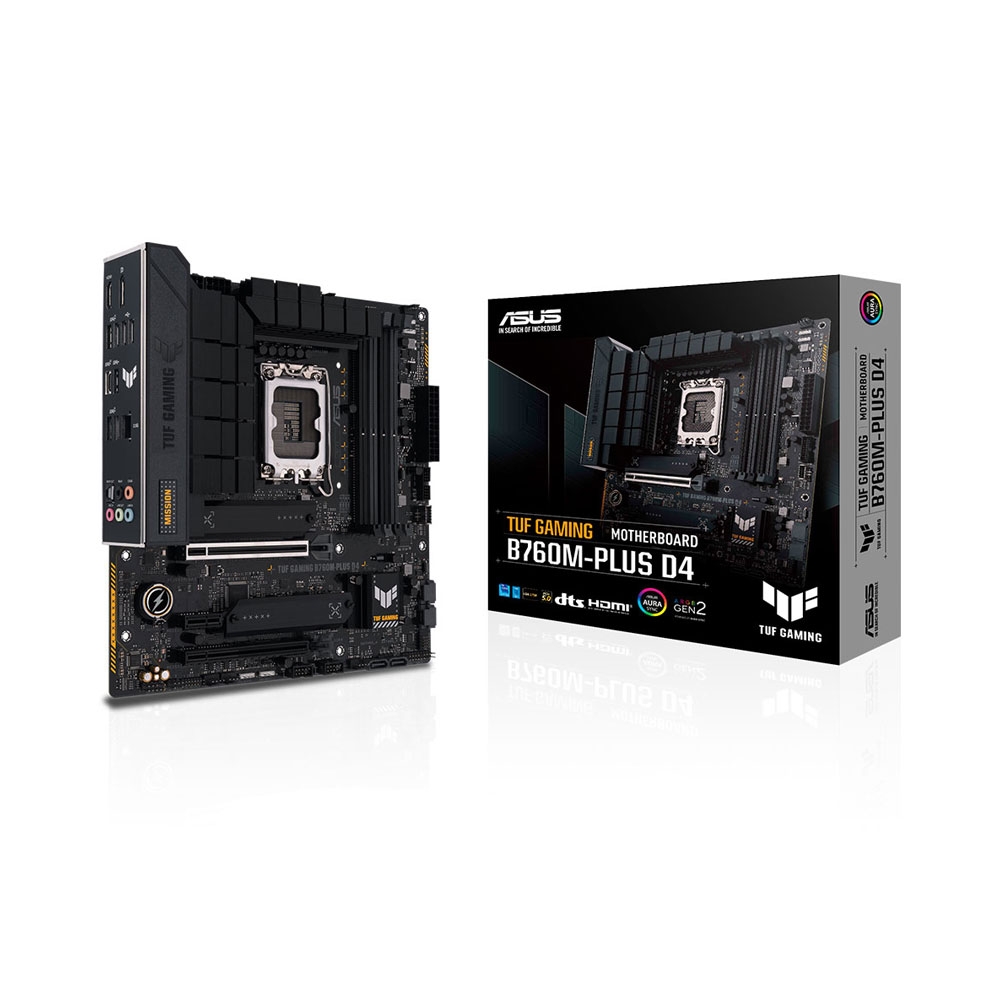

Mainboard ASUS TUF GAMING B760M-PLUS D4

CPU

Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12,13 *

Hỗ trợ công nghệ Intel® Turbo Boost 2.0 và công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipet

Intel® B760 Chipset

Bộ nhớ

Bộ nhớ kênh: 4DDR4 (Bộ nhớ kép)

Tối đa bộ nhớ dung lượng: 128GB

4 x DIMM, tối đa 128GB, DDR4 5333 (OC) / 5066 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3866 (OC) / 3733 ( OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 không phải ECC, bộ nhớ không đệm *

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo Hỗ trợ CPU/Bộ nhớ trong tab Hỗ trợ hoặc truy cập https:// www.asus.com/support/

Đồ họa

1 x DisplayPort **

1 x cổng HDMI® ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Khe mở rộng

Bộ xử lý Intel ® Thế hệ thứ 13 & 12

1 x khe cắm PCIe 5.0 x16

Bộ chip Intel® B760 *

1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)

1 x khe cắm PCIe 4.0 x1

- Để đảm bảo tính tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu Trữ

Tổng cộng hỗ trợ 2 x khe cắm M.2 và 4 x cổng SATA 6Gb/s*

Bộ xử lý Intel® thế hệ thứ 13 & 12

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

Bộ chip Intel® B760

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

4 x cổng SATA 6Gb / s

* Công nghệ lưu trữ nhanh Intel® hỗ trợ SATA RAID 0/1/5/10.

LAN

1 x Realtek 2.5Gb Ethernet

TUF LANGuard

Wireless & Bluetooth

Wi-Fi 6

2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)

Hỗ trợ băng tần 2.4/5GHz

Bluetooth® v5.2*

*Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

USB phía sau (Tổng cộng 8 cổng)

1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)

4 x cổng USB 3.2 Gen 2 (4 x Type-A)

1 x cổng USB 3.2 Gen 1 (1 x Type-A)

2 x cổng USB 2.0 (2 x Type-A)

USB phía trước (Tổng cộng 7 cổng)

1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)

1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

* USB_E4 và USB_EC3 chỉ có thể được bật/tắt đồng thời.

Audio

Âm thanh vòm Realtek 7.1 CODEC, âm thanh độ nét cao

Hỗ trợ: Phát hiện giắc cắm, đa luồng, kiểm tra lại giắc cắm ở bảng điều khiển phía trước

Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

Tính năng âm thanh

Che chắn âm thanh

Cổng ra S / PDIF quang phía sau

Tụ âm thanh cao cấp

Các lớp PCB âm thanh chuyên dụng

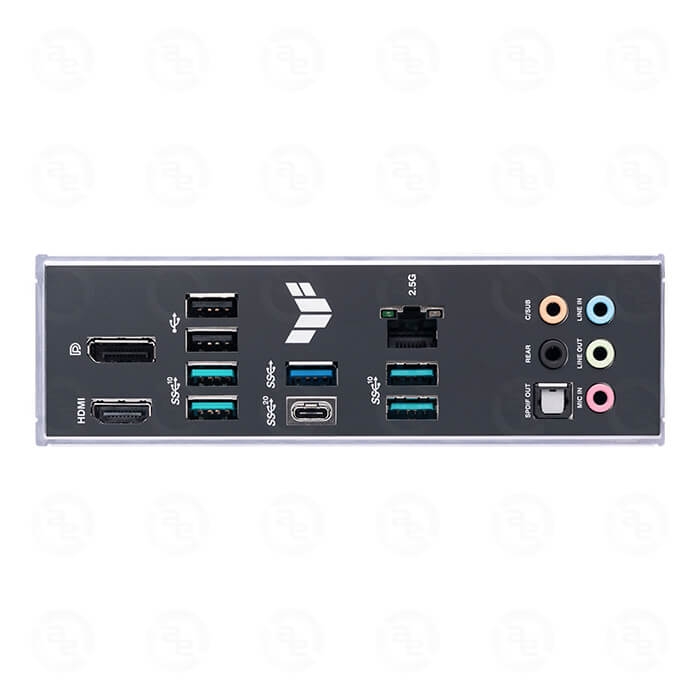

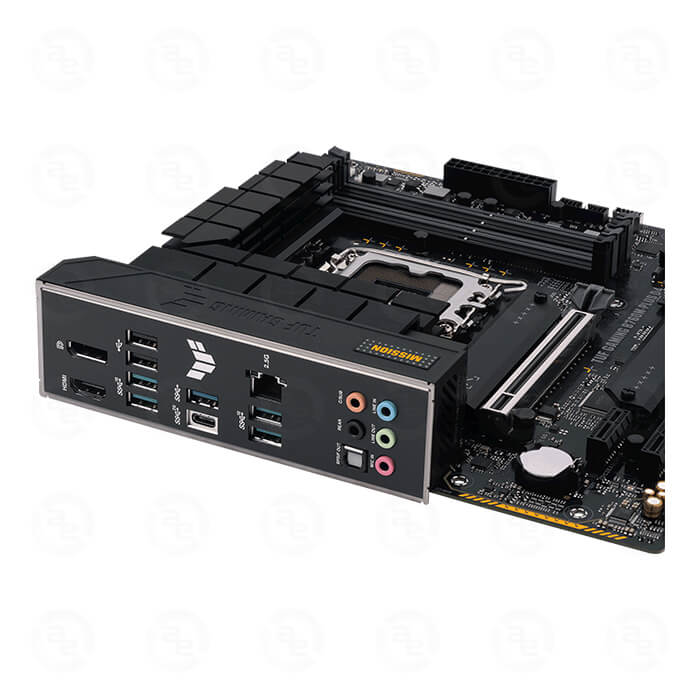

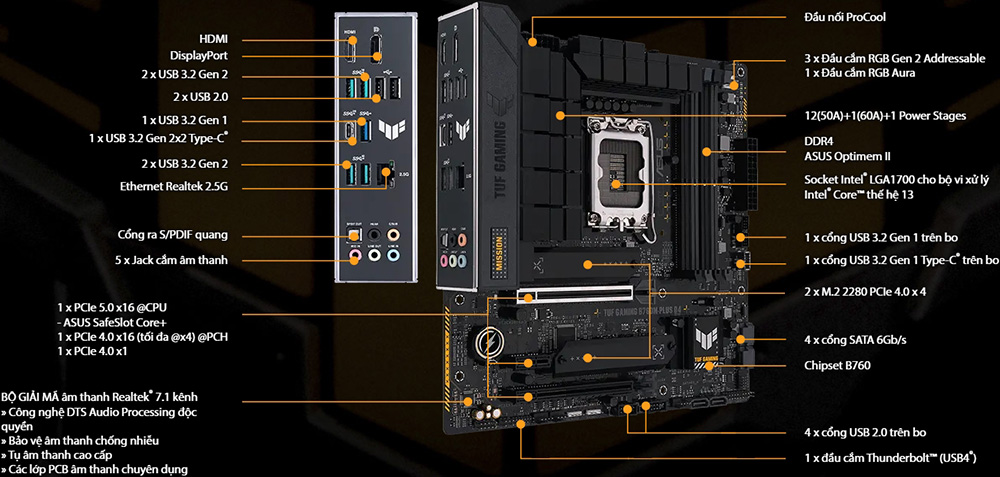

Cổng I/O mặt sau

1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)

4 x cổng USB 3.2 Gen 2 (4 x Type-A)

1 x cổng USB 3.2 Gen 1 (1 x Type-A)

2 x cổng USB 2.0 (2 x Type-A)

1 x DisplayPort

1 x cổng HDMI®

1 x Wi-Fi Module

1 x cổng Realtek 2.5Gb Ethernet

5 x giắc cắm âm thanh

1 x cổng ra quang học S / PDIF

Đầu nối I/O nội bộ

Đầu nối I/O liên quan đến quạt và hệ thống làm mát

1 x đầu cắm quạt CPU 4 chân

1 x đầu cắm quạt OPT CPU 4 chân

1 x đầu cắm bơm AIO 4 chân

3 x đầu cắm quạt khung gầm 4 chân

Liên quan đến nguồn

1 x đầu nối nguồn chính 24 chân

1 x đầu nối nguồn 8 chân + 12V

1 x đầu nối nguồn 4 chân + 12V

Liên quan đến lưu trữ

2 x khe cắm M.2 (Phím M)

4 x cổng SATA 6Gb / s

USB

1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)

1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

3 x đầu cắm Addressable Gen 2

1 x đầu cắm AURA RGB

1 x đầu cắm xóa CMOS

1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x 20-3 pin tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung

1 x đầu cắm Thunderbolt ™ (USB4^®)

Tính năng đặc biệt

ASUS TUF PROTECTION

DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)

ESD Guards

TUF LANGuard

Bảo vệ quá áp

SafeSlot Core+

I / O mặt sau bằng thép không gỉ

ASUS Q-Design

M.2 Q-Latch

Q-DIMM

Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

Q-Slot

Giải pháp tản nhiệt của ASUS

Tản nhiệt M.2 linh hoạt

Thiết kế tản nhiệt VRM

ASUS EZ DIY

Bộ bảo vệ đòn bẩy ổ cắm CPU

ProCool

Tấm chắn I / O gắn sẵn

SafeDIMM

Đồng bộ hóa AURA

Đầu cắm AURA RGB

Đầu cắm  Addressable Gen 2

Các tính năng của phần mềm

Phần mềm độc quyền của ASUS

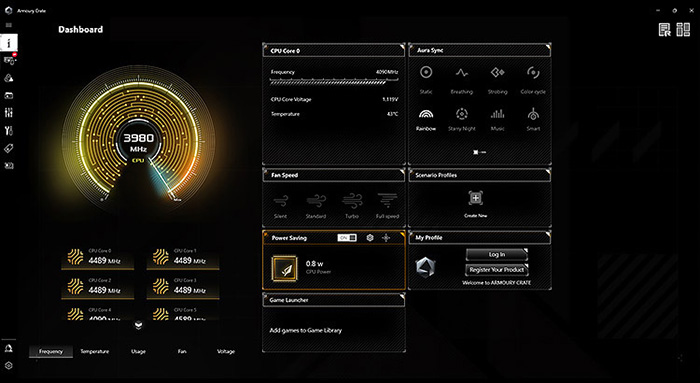

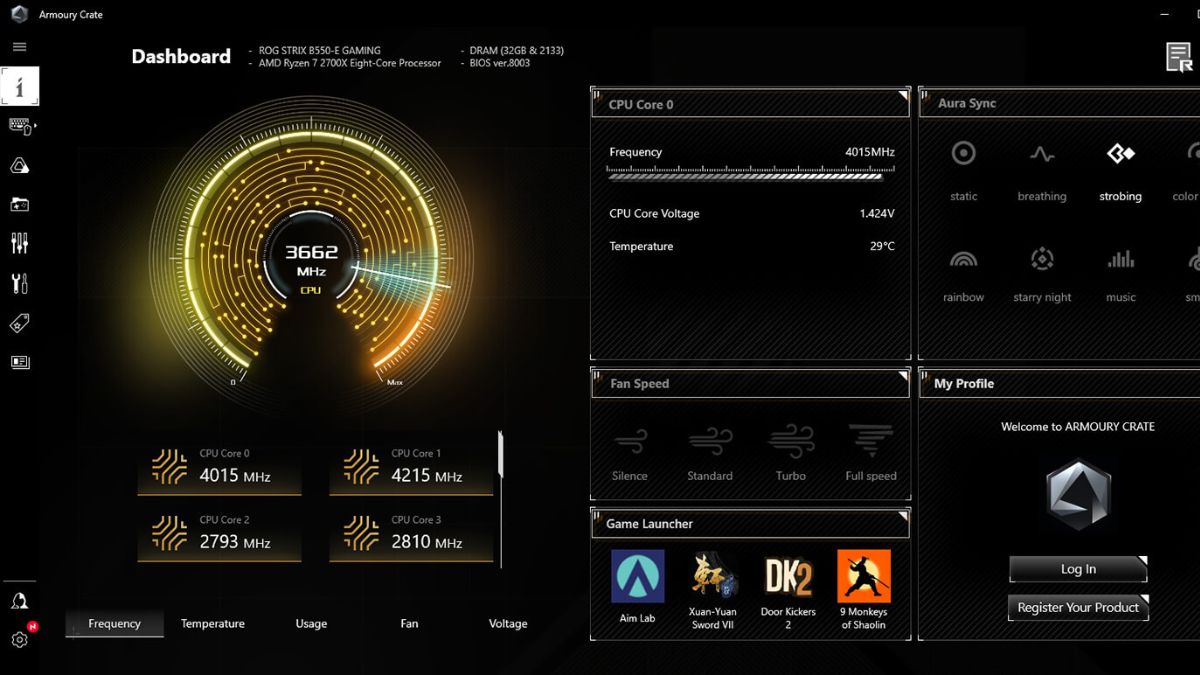

Armoury Crate

AURA Creator

AURA Sync

Quạt Xpert 2+

Power Saving

Two-Way AI Noise Cancelation

AI Suite 3

DIGI+ VRM

PC Cleaner

TUF GAMING CPU-Z
Xử lý âm thanh DTS
Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)
WinRAR
UEFI BIOS
ASUS EZ DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

Chế độ ASUS UEFI BIOS EZ

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Khả năng quản lý

WOL bởi PME, PXE

Phụ kiện

Cáp

2 x cáp SATA 6Gb / s

Điều khoản khác

1 x ăng-ten di chuyển Wi-Fi ASUS

1 x gói cao su M.2

1 x gói vít SSD M.2

1 x hình dán TUF Gaming

Phương tiện cài đặt

1 x hỗ trợ DVD

Tài liệu

1 x thẻ chứng nhận TUF

1 x hướng dẫn sử dụng

Kích thước

MicroATX

9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

Hệ điều hành

Windows® 11 64-bit, Windows® 10 64-bit
