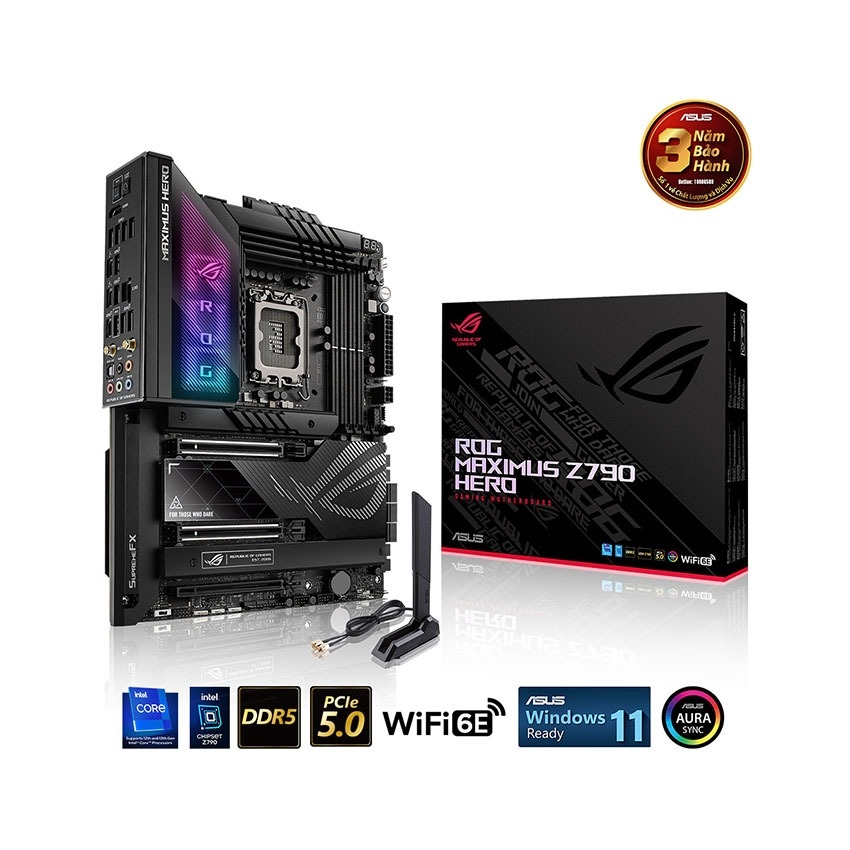

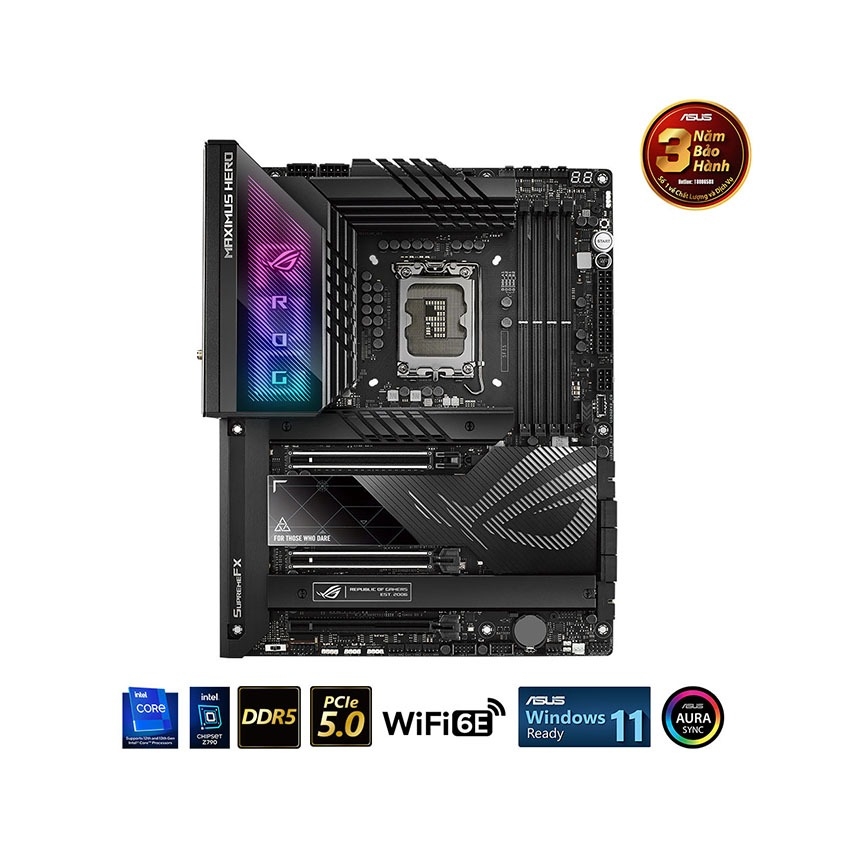

Bo mạch chủ ASUS ROG MAXIMUS Z790 HERO DDR5

Sản phẩm

Bo mạch chủ

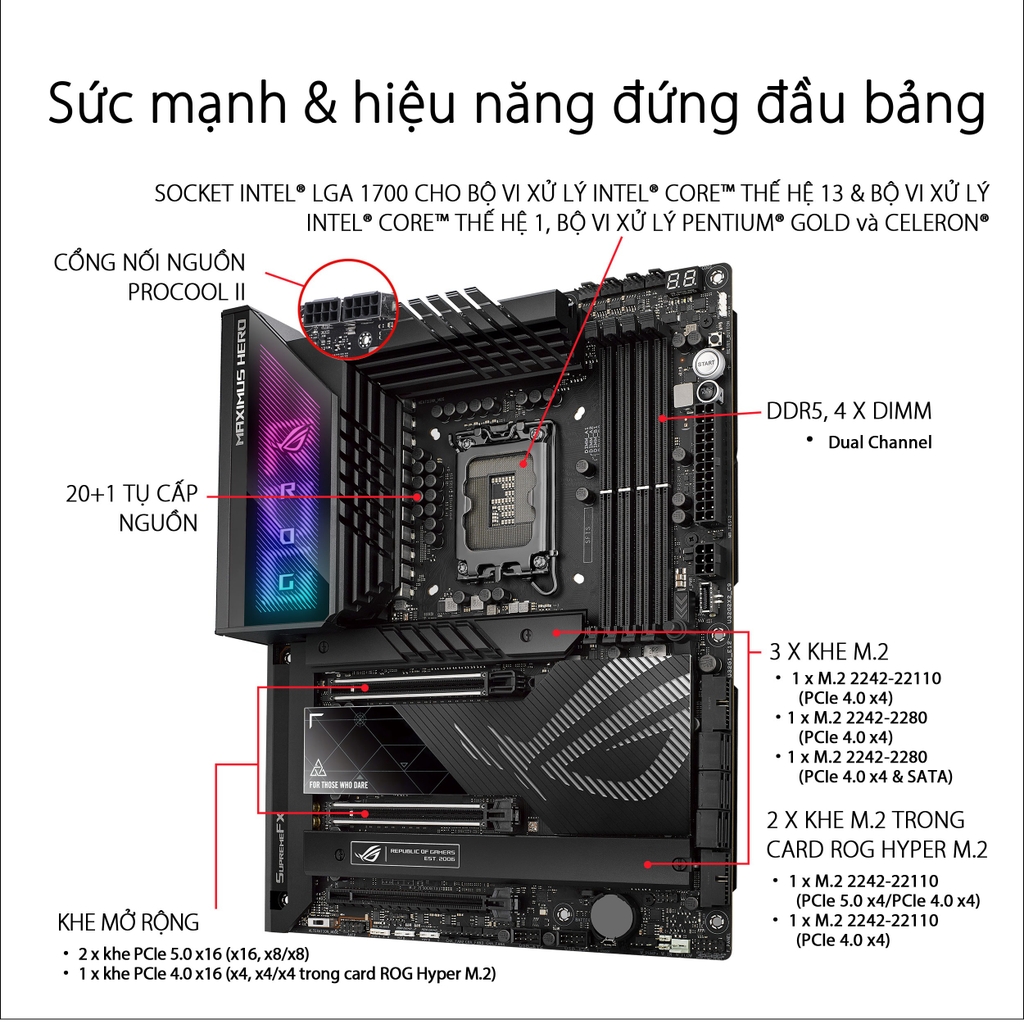

CPU

Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™ thế hệ thứ 13 & Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 *

Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

Intel® Z790 Chipset

Bộ nhớ

4 x DIMM, Tối đa 128GB, DDR5 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600/5400/500/5000 / 4800MHz Non-ECC, Bộ nhớ không đệm *

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ), và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ.

Đồ họa tích hợp

1 x cổng HDMI® **

2 x Intel® Thunderbolt ™ 4 cổng (USB Type-C®) hỗ trợ đầu ra video DisplayPort 1.4 và Thunderbolt ™ ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU.

** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

*** Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ vi xử lý hoặc card đồ họa.

Khe mở rộng

Bộ xử lý Intel® thế hệ thứ 13 & 12

2 x khe cắm PCIe 5.0 x16 (hỗ trợ chế độ x16 hoặc x8 / x8) **

Bộ chip Intel® Z790

1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4, x4 / x4)

** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, PCIEX16 (G5) _2 sẽ chỉ chạy x8 và nếu thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _2, PCIEX16 (G5) _1 sẽ chỉ chạy x8.

Lưu trữ

Tổng cộng hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s *

Bộ xử lý Intel® thế hệ thứ 13 & 12 *

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4.)

Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 5.0 x4.) **

Bộ chip Intel® Z790 **

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

Khe cắm M.2_3 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)

Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) **

Khe cắm Hyper M.2_2 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) ***

6 x cổng SATA 6Gb / s ****

* Công nghệ lưu trữ nhanh Intel® hỗ trợ PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, khe cắm Hyper M.2_1 có thể hỗ trợ chế độ PCIe 4.0 x4. Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _2, khe cắm Hyper M.2_1 có thể hỗ trợ chế độ PCIe 5.0 x4. Khi thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G4), các khe cắm Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.

*** Khi thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _1 hoặc PCIEX16 (G5) _2, khe cắm Hyper M.2_2 sẽ bị vô hiệu hóa. Khi thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G4), các khe cắm Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.

**** Cấu hình RAID và ổ đĩa khởi động không được hỗ trợ trên các cổng SATA6G_E1-2

Ethernet

1 x Intel® 2.5Gb Ethernet

ASUS LANGuard

Wireless & Bluetooth

Wi-Fi 6E

2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)

Hỗ trợ dải tần 2,4/5/6GHz *

Bluetooth® v5.3**

* Quy định của WiFi 6E 6GHz có thể khác nhau giữa quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên.

** Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

USB phía sau (Tổng số 12 cổng)

2 x Thunderbolt ™ 4 cổng (2 x USB Type-C®)

6 x cổng USB 3.2 Gen 2 (5 x Type-A + 1 x USB Type-C®)

4 x cổng USB 3.2 Gen 1 (4 x Type-A)

USB phía trước (Tổng số 9 cổng)

1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C® với PD / QC4 + lên đến 60W)

2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4082

Cảm biến trở kháng cho đầu ra tai nghe phía trước và phía sau

Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm ở bảng điều khiển phía trước

Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR

Hỗ trợ phát lại lên đến 32-Bit / 384 kHz "

Tính năng âm thanh

Công nghệ SupremeFX Shielding

ESS® ES9218 QUAD DAC

Giắc cắm âm thanh mạ vàng

Cổng ra S / PDIF quang học phía sau

Tụ âm thanh cao cấp

Audio cover

Cổng I / O mặt sau

2 x Thunderbolt ™ 4 cổng USB Type-C®

6 x cổng USB 3.2 Gen 2 (5 x Type-A + 1 x USB Type-C®)

4 x cổng USB 3.2 Gen 1 (4 x Type-A)

1 x cổng HDMI®

1 x Mô-đun Wi-Fi

1 x cổng Ethernet Intel® 2.5Gb

5 x giắc cắm âm thanh mạ vàng *

1 x cổng ra quang học S / PDIF

1 x nút BIOS FlashBack ™

1 x Nút xóa CMOS

Đầu nối I / O Intrernal

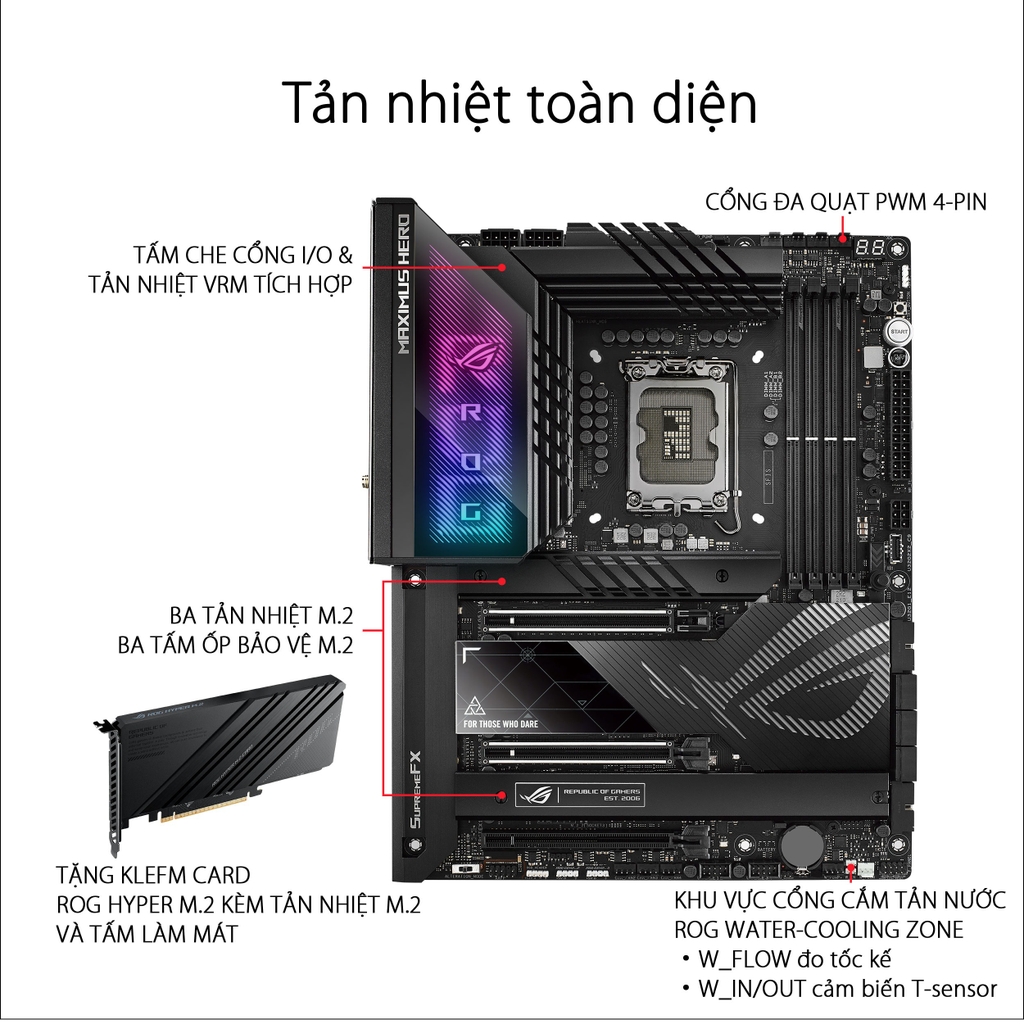

Liên quan đến Quạt và Làm mát

1 x 4 chân đầu cắm quạt CPU

1 x 4 chân đầu cắm quạt CPU OPT

1 x 4 chân đầu cắm bơm AIO

4 x 4 chân đầu cắm Chassis Fan

1 x đầu cắm W_PUMP+

1 x 2 chân đầu cắm Water In

1 x 2 chân đầu cắmWater Out

1 x 3 chân đầu cắm Water Flow

Liên quan đến nguồn

1 x 24 chân đầu nối nguồn chính

2 x 8 chân đầu nối nguồn + 12V

1 x 6 chân đấu nối nguồn PCle

Liên quan đến lưu trữ

3 x khe cắm M.2 (Phím M)

6 x cổng SATA 6Gb/s

USB

1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C®)

2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1

2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Kết nối khác

3 x đầu cắm Addressable Gen 2

1 x đầu cắm AURA RGB

1 x nút FlexKey

1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x nút Bắt đầu

1 x nút Thử lại

1 x 10-1 chân đầu cắm bảng điều khiển hệ thống

1 x đầu cắm cảm biến nhiệt

1 x dây nhảy quá áp CPU

1 x Công tắc Chế độ PCIe Thay thế

Các tính năng phần mềm

Phần mềm độc quyền của ROG

GameFirst VI

ROG CPU-Z

Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion

Sonic Radar III

DTS® Sound Unbound

BullGuard Internet Security (phiên bản đầy đủ 1 năm)

Phần mềm độc quyền của ASUS

Armoury Crate

AIDA64 Extreme (60 ngày dùng thử miễn phí)

Aura Creator

Aura Sync

Quạt Xpert 4 (với AI Cooling II)

Tiết kiệm năng lượng

Khử tiếng ồn AI hai chiều

AI Suite 3

Tối ưu hóa dễ dàng với ép xung AI

TPU

DIGI + VRM

Ứng dụng Turbo

PC Cleaner

MyAsus

Norton 360 dành cho người chơi game

WinRAR

UEFI BIOS

Hướng dẫn ép xung AI

ASUS EZ DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

Chế độ ASUS UEFI BIOS EZ

MemTest86

BIOS

256 Mb Flash ROM, UEFI AMI BIOS

Hệ điều hành hỗ trợ

Windows® 11, Windows® 10 64-bit

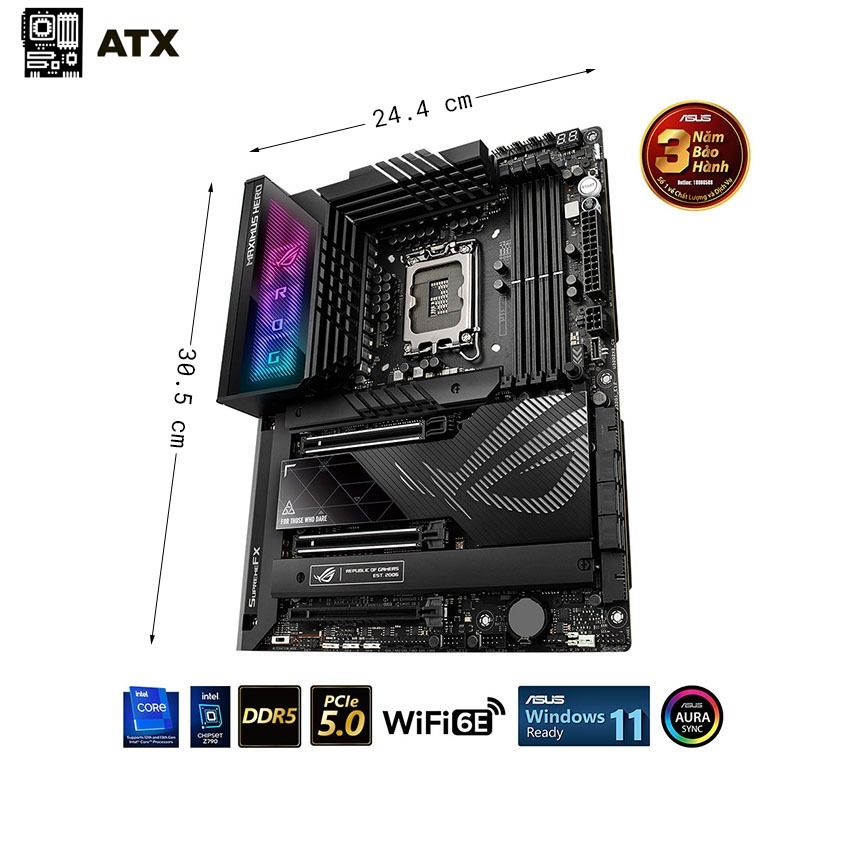

Kích thước

Hệ số hình thức ATX

12 inch x 9,6 inch (30,5 cm x 24,4 cm)
